论孛斯精密金属屏蔽罩屏蔽EMI的重要性

EMI的定义

      EMI可以定义为影响电子设备功能的电磁波能量。EMI的来源有时可能是自然发生的环境事件，例如电风暴和太阳辐射; 但通常情况下，EMI源是另一种电子设备或电气系统。虽然可以从任何电子设备产生EMI，但某些设备和组件（如手机，焊机，电机和LED屏幕）比其他设备和组件更容易产生干扰。

      由于电子产品很少独立运行，因此产品通常设计为在存在一定量EMI的情况下运行，这在军用级和航空电子设备以及在所有情况下都需要高可靠性的设备中尤为重要。

      简述屏蔽罩屏蔽EMI的几点重要性

1、屏蔽的商业必要性

一个项目在计划阶段就要考虑屏蔽问题，这样花费在屏蔽措施上的成本才会[敏感词]。

若等到问题暴露出来再去查漏补缺，往往需要付出相当大的代价。

屏蔽措施往往带来费用和仪器重量的增加，若能以其他EMC方式加以解决，就尽量减少屏蔽。（言下之意屏蔽是后一招）

对于PCB应注意以下两点：

1、使导线及元器件尽量靠近一块大的金属板（这个金属板不是指屏蔽体）

2、使电气部件及线路尽量靠近地层（减少层间信号的电磁干扰、地层可以吸收部分干扰 ）这样，即使是需要加屏蔽，也可以降低对屏蔽效能（SE shiedling effectiveness）的需求。

2、屏蔽的概念

屏蔽相当于一个滤波器，放置于电磁波的传播路径上，对其中的一部分频段形成高阻抗。阻抗比越大，屏蔽效能越好。

对于一般金属，0.5mm的厚度就能对1MHz的电磁波产生较好的屏蔽效果，对100MHz能有非常好的屏蔽效果，问题在于薄层金属屏蔽对1MHz以下或孔隙来说，屏蔽效果就不行了，本文重点介绍这方面。

3、大的间距、矩形屏蔽会更好

(1) 电路之间、屏蔽之间更大的间距能够减少相互干扰；

(2) 矩形（或不规则）的屏蔽外形，能够尽量避免频率共振；正方形的外壳往往容易引起共振；

但总的来说，电路板一般位于屏蔽体内，其元器件、线路等都会改变预期的共振频率点，所以不必太操心。

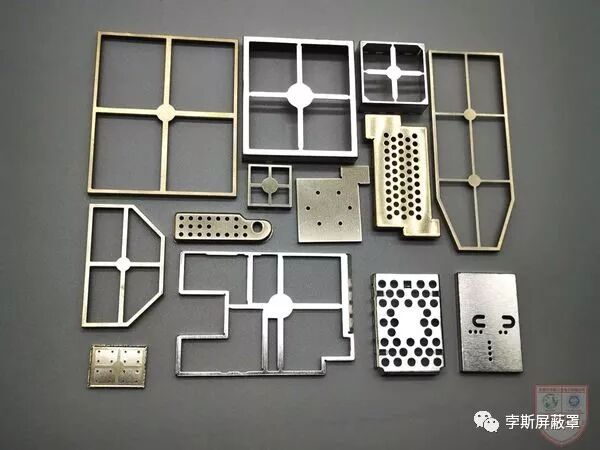

       东莞孛斯五金作为EMI屏蔽罩加工定制行业的领头羊，专注20年潜心钻研屏蔽罩工艺，引进德国CNC微型打样机，系统自动打样，全电脑控制快准省，三天打样省开模，12小时加急出样, 重复精度高达0.01mm，平面度可达0.02mm，创行业先锋，实力解决精密五金非标件定制客户的痛点难点，孛斯EMI屏蔽罩屏蔽效果好，精密度高，是广大客户采购的[敏感词]！
